Montage im Gleisbett mit nur zwei Lötverbindungen - Design vermeidet Kurzschlüsse - Keine Verkabelung notwendig - Schneller und einfacher Anlagenaufbau - Perfekt für feste und temporäre Layouts - NMRA-geprüft - Programmierbar im Hauptgleis - DC- und RailCom®-kompatibel

Aktuell verfügbar für die #4-Weichen in Spur N. Weitere Decoder für Kato-Weichen in Spur N und H0 sind in der Entwicklung. Als nächstes folgen H6L und H6R für die #6-Weichen in Spur HO.

Mit den integrierten Digitaldecodern von Proto Design Labs lässt sich eine Anlage schnell aufbauen und mit nur einem Anschlusskabel betreiben. Kein lästiges Anschließen vieler Kabel und Verlängerungen. Keine Gleise, die über Kabel laufen und Entgleisungen verursachen können. Und kein Bedarf an Weichenschaltern mehr. So einfach kann Modelleisenbahn sein.

Ausführliche Informationen in Deutsch und Englisch auf www.protodesignlabs.eu

Mit den beiden Decoder N4L und N4R können die KATO UNITRACK Spur N Weichen #4 Radius 481 mm digitalisiert werden. Die Decoder ersetzen die originale Schaltplatine und sind vollständig in die Weiche integriert. Die Stromversorgung erfolgt über die Gleise. Die Decoder können von jeder Digitalzentrale, die Weichen im DCC-Format schalten kann, gesteuert werden.

Montage im Gleisbett mit nur zwei Lötverbindungen

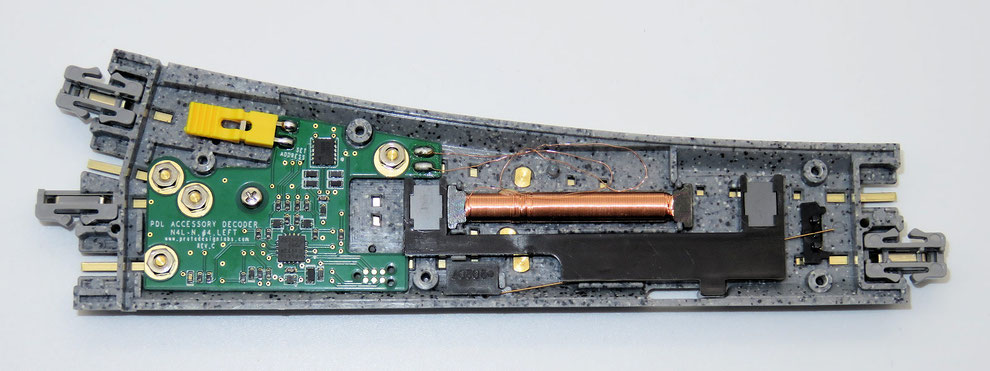

Der Decoder wird mit den originalen Muttern und Schrauben im Gleisbett angeschraubt und die beiden Litzen der Spule an den Decoder angelötet.

Durch den Ausbau der originalen Schaltplatine kann es nicht zu Problemen aufgrund fehlerhaft gesetzter Konfigurationsschrauben für die Herzstückspannung und die von der Weichenstellung abhängige Stromführung kommen. Bitte auch beachten, ältere Weichen sind auf der Rückseite bzgl. der Stromführung fehlerhaft beschriftet.

Design vermeidet Kurzschlüsse

Die #4-Weichen bieten die Option das Herzstück der Weiche mit polarisiertem Strom zu versorgen. Ein- und Ausschalten dieser Option erfolgt über die Position der mit „Frog Power“ bezeichneten Schraube. Bei eingeschalteter Herzstückpolarisierung darf eine Weiche nicht entgegen ihrer Stellung befahren werden, da dies unvermeidlich zu einem Kurzschluss führt. Zum Aufheben des Kurzschlusses müsste die Weiche von Hand umgeschaltet werden da ja das Hauptgleis aufgrund des Kurzschlusses ohne Spannung ist und somit die Weiche nicht von der Digitalzentrale umgeschaltet werden kann. Ein ernsthaftes Problem, wenn die Weiche nicht erreichbar ist, z.B. in einem Tunnel oder Schattenbahnhof.

Nach dem Einbau des N4 Decoders ist das Herzstück immer spannungslos. Die Weiche kann ohne Gefahr eines Kurzschlusses auch entgegen der Schaltrichtung befahren (aufgeschnitten) werden.

Keine Verkabelung notwendig

Die Decoder beziehen ihren Strom direkt aus dem Hauptgleis. Es ist keinerlei Verkabelung notwendig. Moderne Modellbahnsteuerungen erlauben es beim gemeinsamen Schalten mehrere Weichen diese jeweils einzeln und leicht zeitverzögert zu schalten um den maximalen Strombedarf zu reduzieren.

Schneller und einfacher Anlagenaufbau - Perfekt für feste und temporäre Layouts

Da keine zusätzliche Verkabelung notwendig ist, lassen sich Anlagen schnell und einfach aufbauen. Egal ob fest montiert oder als „Teppichbahn“ für den temporären Betrieb.

NMRA-geprüft

Die National Model Railroad Association, der Nationale Verband der Modellbahner in den USA, reglementiert und normt die Modellbahnen in den USA. Die Decoder von Proto Design Labs wurden von der NMRA ausführlich getestet und die Konformität mit den entsprechenden DCC-Normen bestätigt.

Einfaches Setzen der Weichenadresse

Das Setzen der Weichenadresse erfolgt einfach über das Verbinden der beiden Pins des Decoders und Senden eines Schaltbefehls an die zu programmierende Adresse.

Programmierbar im Hauptgleis (POM)

Die N4-Decoder von Proto Design Labs können als sogenannte einfache Zubehördecoder auf dem Hauptgleis programmiert werden. Die Weichenadresse kann eingestellt, die Schaltrichtung umgekehrt und die Schaltdauer angepasst werden.

DC-kompatibel

Eine mit Decoder von Proto Design Labs ausgestattete Anlage kann problemlos auch mit Gleichstrom (DC) betrieben werden. Die Decoder sind dazu ausgelegt und nehmen keinen Schaden.

Die beiden Pins dienen ausschließlich zur Adressprogrammierung. An diese kann kein Weichenschalthebel zum Umschalten über Gleichstrom angeschlossen werden. Sollte dies versehentlicherweise doch erfolgen, führt dies selbstverständlich zu keiner Beschädigung des Decoders.

RailCom®-kompatibel

Selbstverständlich funktionieren  die Decoder, im Gegensatz zu Wettbewerbsprodukten, auch in Verbindung mit RailCom, einem Standard, mit dem Decoder Rückmeldungen an die Digitalzentrale  oder an spezielle Empfängerbausteine senden können. Die Decoder selbst senden keine Rückmeldungen über RailCom.
