Teile für Campster und Crosscamp

Hier finden Sie Teile für Selberbauer, z.B. für Küchentisch oder für Zubehör zum Eingängen in die Trägerschiene beim Crosscamp.

Informationen zur Produktsicherheit (für alle Produkte auf dieser Webseite)
Hersteller: brands emotion e.K., Steinstraße 27a, 76133 Karlsruhe, Deutschland, info@brandsemotion.de, +49-721-9377174
EU Verantwortliche Person: brands emotion e.K., Steinstraße 27a, 76133 Karlsruhe, Deutschland, info@brandsemotion.de, +49-721-9377174

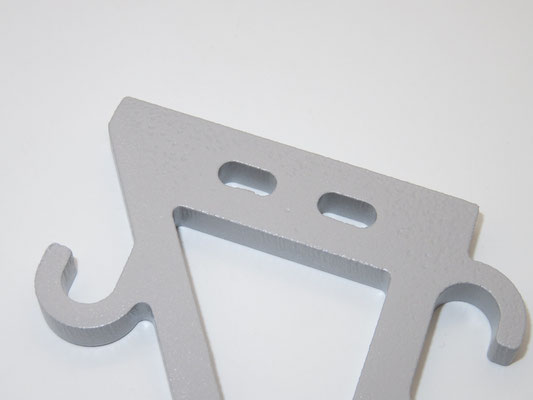

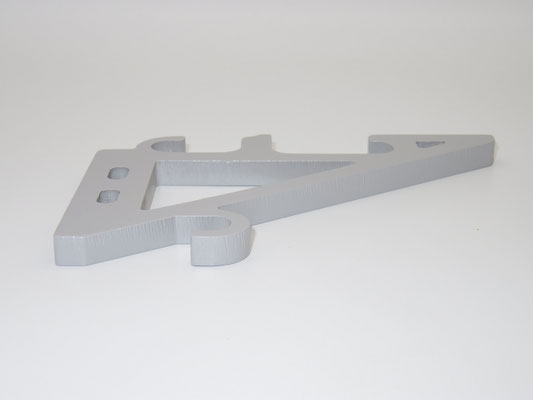

Tischträger aus 8 mm starkem gelasertem Aluminium zum Selbstbau von kleinen Tischen zum Einhängen in die Tischgleitschiene von Kesseböhmer die z.B. beim Campster und anderen Wohnmobilen von Pössl verbaut wird.

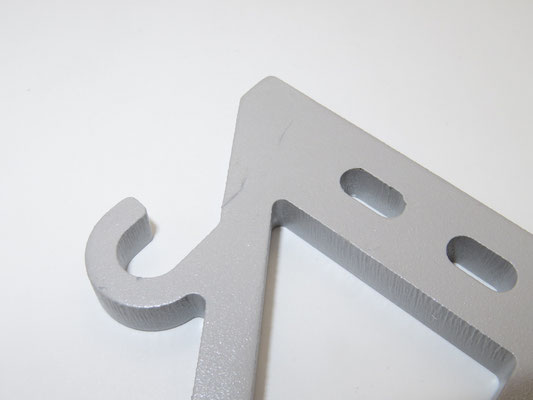

Ein Haken an der Tischkonsole kann z.B. für ein Geschirr- oder Handtuch genutzt werden. Auch auf der an den Schrank anliegenden Seite ist ein Haken, z.B. für eine Mülltüte.

Zum Ein- und Aushängen muss der Tischträger leicht nach oben geklappt werden, das sorgt auch ohne Verriegelung für einen guten Halt.

Die Tischträger sind 130 mm hoch und 90,9 mm tief. Die Oberkante liegt 17 mm über der Tischgleitschiene. Der obere Steg ist 20 mm hoch und mit zwei 5,6 mm hohen und 11,6 mm breiten Langlöchern versehen.  Die untere Anliegefläche ist 42 mm hoch.

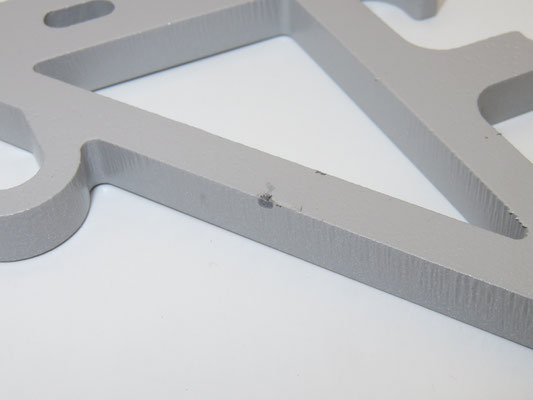

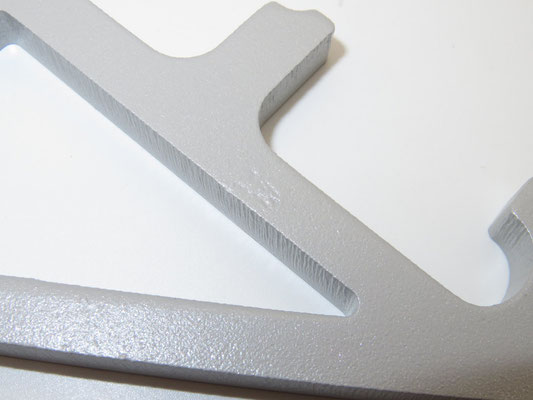

Das Aluminium wird nach dem Lasern maschinell entgratet und anschließend in RAL 9006 Weißaluminium pulverbeschichtet.

Die Träger können beim Einsetzen oder Verschieben auf der Tischgleitschiene Spuren hinterlassen. Diese können i.d.R. wieder wegpoliert werden. Um dem vorzubeugen ggf. einfach etwas transparentes Klebeband auf die Tischgleitschiene kleben.

Bitte beachten: Da zum Aushängen der Tisch etwas noch oben geklappt werden muss, ist ein Abstand zwischen Küchenblock und Tisch notwendig. Die Tischplatte kann beim Campster 2 mm über die Auflagefläche überstehen. Siehe die Bilder beim Kleinen Küchentisch.

Beim Kleinen Küchentische nutze ich zur Montage diese Winkel: https://www.dold-mechatronik.de/Winkel-Alu-elox-40x20. Alternativ einfach ein Alu-Winkelprofil oder eine Holzleiste aus dem Baumarkt besorgen, passend ablängen und bohren. Dann lassen sich auch die Bohrungen für die Tischplatte versetzt zu den Bohrungen für die Tischträger anbringen. Bei den Winkeln sind Schrauben und Muttern in exakt richtiger Länge und Kopfgröße notwendig, ansonsten stehen sie sich im Weg.

Die obere Bildreihe zeigt noch die alte Ausführung in Alu natur und mit etwas dickeren Streben.

Für kleine Tische sind keine 100 mm langen Träger notwendig, deshalb haben wir sie auf ca. 44 mm gekürzt. Für die leichtere Montage, insbesondere beim Selbstbau, wurde zudem die Nase der Plattenträger abgesägt und die Auflagefläche mit einem 44 mm breiten hochwertigem 3M™ VHB™-Hochleistungs-Klebebändern versehen. Durch den durchgehend viskoelastischen Klebstoff bildet sich ein dauerhafter spannungsfreier Verbund. Bitte bei der Verarbeitung beachten, die Endklebkraft bei 20 °C wird erst nach ca. 72 h erreicht. Nach 20 Minuten werden jedoch schon 50% der Endklebekraft erreicht.

Zusätzlich werden die Tischträger mit zwei Schrauben gesichert. Die Bohrungen und Senkungen dafür haben wir bereits angebracht. Die Schrauben sind im Lieferumfang enthalten. Obwohl die Schrauben selbstschneidend sind, empfehle ich vorzubohren. Beim Ankleben darauf achten, dass zwischen Tischplattenseite und Tischträgern kein Abstand ist. Am besten Schutzfolie abziehen und nur leicht auflegen, mit einem Papier Abstand prüfen und wenn OK kräftig festdrücken, ansonsten abheben und neu positionieren.

Dies sind die gleichen Tischträger, die ich auch für den Kleinen Küchentisch für den Crosscamp in der aktuellen Version 2 nutze.

Die Tischträger sind laut Hersteller für eine Belastung von 2 kg pro 100 mm Länge und einer Plattentiefe von 300 mm ausgelegt. Ich empfehle deshalb zusätzlich eine Tischkonsole zu verbauen.

Obige Bilder mit weißem Hintergrund zeigen noch die alte Ausführung ohne Bohrungen und mit zwei Klebebändern.

Reststücke aus der Produktion der Tischträger für den Kleinen Küchentisch des Crosscamp. Die Kanten sind nicht entgratet, ggf. leichtes Schmiergeln oder Feilen notwendig. Verschiedene Breite nach Verfügbarkeit. Tiefe Auflagefläche ca. 67 mm. Nase abgesägt. Im Gegensatz zu den 44 mm breiten Tischträgern ohne Klebeband und ohne Schraubloch.

Geeignet zum Bau kleiner Tischchen, Ablagen, Getränkehalter, etc.

Die Tischträger sind laut Hersteller für eine Belastung von 2 kg pro 100 mm Länge und einer Plattentiefe von 300 mm ausgelegt. Ich empfehle deshalb, außer bei sehr kleinen Tischchen, zusätzlich eine Tischkonsole zu verbauen. Entweder ein einfache Klappkonsole aus dem Camping-Zubehör oder meine feste Aluminiumkonsole. Diese ist so dimensioniert, dass die Tür im Küchenblock noch geöffnet werden kann wenn der Tisch eingehängt ist. Siehe Fotos beim Kleinen Küchentisch.

Die Tischkonsole hat einen praktischen Haken, z.B. zum Aufhängen eines Handtuchs oder einer Tasche.

Das unbeschichtete 4 mm starke Aluminium der Konsole wird nach dem Lasern maschinell entgratet und flächengeschliffen. Dabei können leichte Muster oder Kratzer entstehen.

Die Konsole hat eine Gesamtlänge von 108,4 mm, eine Breite von 24,8 mm und eine Höhe von 55 mm. Die Auflagefläche auf die Tischplatte beträgt 100 x 20 mm. Die Montage erfolgt 2 mm zurückversetzt da Tischplatten meist eine 2 mm starke Kante habe. Mit den drei Langlöchern kann die Konsole bei Bedarf so justiert werden, dass sie an der Schrankfront anliegt. Die Auflagefläche am Schrank hat eine Größe von 20 x 20 mm.

Die Konsole sollte nur bei kleinen Tischen die maximale ca. 30 cm tief sind genutzt werde. Bei tieferen Tischen sollte eine Konsole genutzt werden, die sich weiter unten am Schrank abstützt. Bei längeren Tischen sind evtl. zwei Konsolen zu verbauen. Um Beschädigungen am Schrank zu vermeiden bitte größen- und lastmäßig nicht übertreiben.

Dies ist die gleiche Tischkonsole, die ich auch für den Kleinen Küchentisch für den Crosscamp in der aktuellen Version 2 nutze.

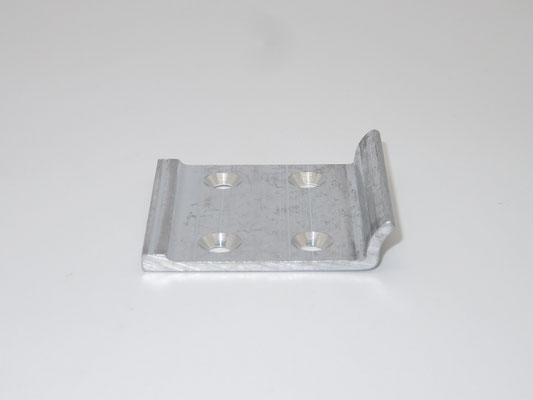

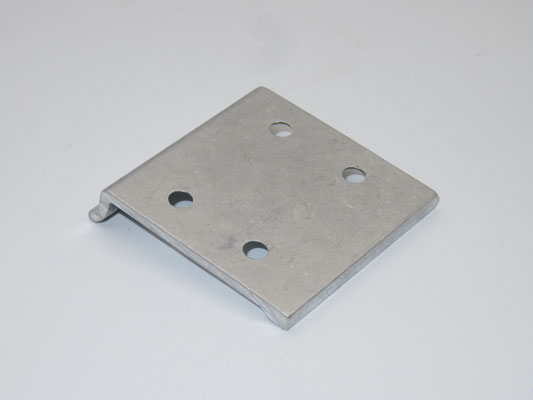

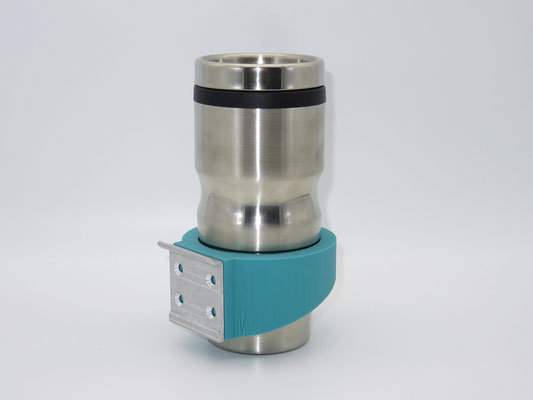

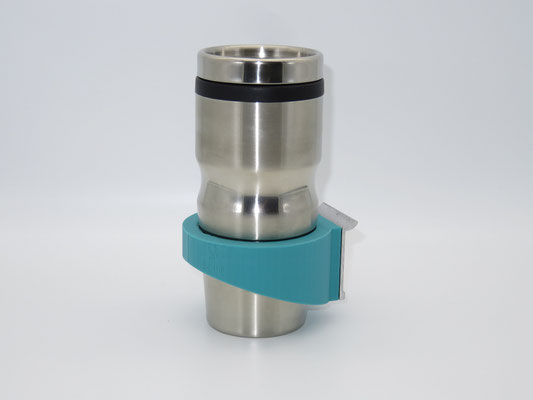

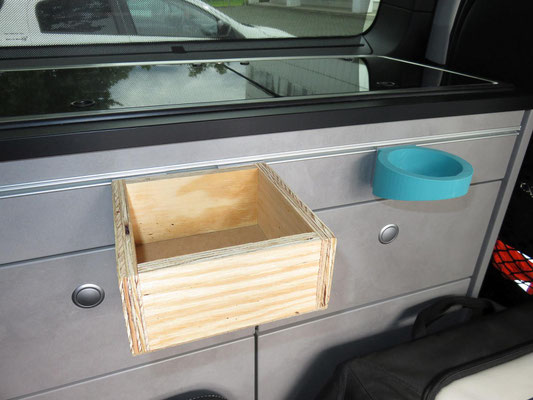

Die Einhängeplatten sind eine kostengünstige Alternative zu den Alu-Profilen beim Bau von Tischen oder Zubehör zum Einhängen in die Trägerschienen. Dem Basteltrieb sind hier keine Grenzen gesetzt. Bauen Sie z.B. Ablagefächer, Becherhalter, Handtuchhänger, Blumenkästen, ... Und nicht vergessen, der Crosscamp-Küchenblock hat auf beiden Seiten eine Trägerschiene. Also viel Platz zum Einhängen von Zubehör.

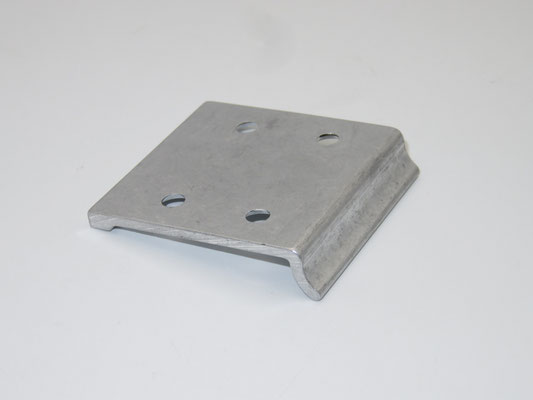

Die Aluminiumplatten haben eine Größe von 50 x 50 mm bei einer Stärke von 2,5 mm. Die Gesamthöhe mit dem EInhängeprofil beträgt 53 mm. Die Platten sind mit 4 Bohrungen für 5 mm-Senkkopfschrauben versehen.
